一、设备说明
　　 FV-SW8X4视音频切换器是多用途、高品质的视音频切换矩阵。它由单片机控制并采用美国进口大规模切换芯片及音视频缓冲放大器；具有RS232接口，既可键控，也可遥控；还有停电通道记忆、预监及场消隐期切换等功能。同时硬件不作任何改变，只要通过232口改变单片机状态（软开关），即可将这台切换器设置成8X4、8x3带预监、8X2带预监或者8X1带预监及8X1不带预监等五种状态切换器；用数码管显示输入输出通道清晰准确；采用19英寸标准机箱，便于上架，使用方便。因为它的功能强、电路集成度高、品质超群，所以FV-SW8X4视音频切换器是各级电视台、播放中心必不可少的视频专业设备。

二、主要功能

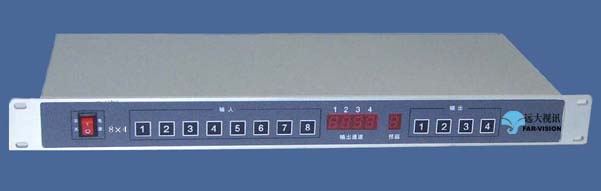

　　 前面板有输入输出两组按键，输入按键有八个，即1、2、3、4、5、6、7、8；输出按键有四个，即1、2、3、4。它们分列于数码管两端。数码管共有五个，从左到右前四个数码管显示的数字表示输入通道号，数码管上面的数字1、2、3、4表示输出通道号，例如第三个数码管（管上标号为"3"）显示"7"，则说明第3路输出通道输出的信号是第7路输入信号。第五个数码管下面标有"预监"，其显示的数字表示该路输入信号正在被预监，在没有预监时它显示输入通道号。
　　后面板有输入及输出两组视音频插座，分上下两排排列。上面一排是视频座，前面标了"视频"字样；下面是音频座，标了"音频"。输入靠左边有8对16个插座，上面标有1、2、3、4、5、6、7、8，表示是第几路输入；右边有五组共10个插座，其功能按8X4、8X3、8X2、8X1及有否预监等五种方式而不同，后面板上只标明了8X4及8X2两种。上面的"8X4"表示按8X4方式时，输出插座的含意：后面"1"、"2"、"3"及"4（预监）"表示输出通道号，需要说明的是第"3"路通道有两对4个插座，两对是并连的，输出同样信号；"4（预监）" 有预监时是预监输出，无预监时是第4路输出（8X4方式时），使用时必须注意。下面"4X2" 表示按4X2方式后面插座的含意，1路和2路都是两对插座，即第1与第2为一对；第3与第4为一对，每对插座输出同一路信号，第五个插座是预监。
　　九芯座是RS232"通信入口"及"通信出口"。前者可接受来自计算机232口的控制，后者又可控制另一台具有232口的设备，比如另一台切换器。

三、 技术指标：

视频输入、输出： 1Vpp，75欧姆
微分相位 ： 0.14
微分增益 ： 0.13%
视频带宽 ： 50MHz
视频串扰 ： -65dB
视频信噪比 ： 70dB
音频输入输出： 0 dB 600欧姆
 音频带宽： 20Hz-20KHz
音频信噪比： 70dB

四、按照8X4、8X3、8X2及8X1方式分别说明：
2.1  8X4方式
　　前面板输入8个按键，1、2、3、4、5、6、7、8，按其中任一按键，即表示打开此输入通道，比如按"2"号键，则打开"2"路输入通道，此时"预监"数码管显示输入通道号，此后再按输出键中的任一键，比如"1"，则第二路输入信号被切换到第一路输出，此时第一个数码管显示"2"，如果按"3" 号键，则"3"号双连座都输出"2"路信号，此时第3个数码管显示"2"，如果按"4"号输出按键，则"4（预监）"座输出第二路信号，8X4方式无预监.。
2.2  8X3方式：
　　输入操作及状态与前8X4方式相同，输出按键的作用也与前相同，祗是第四个按键已不起作用，第四个显示管也无显示。后面板输出座1号输出为1路，2号输出为2路，3、4号座输出为3路，4（预监）座输出为预监信号
2.3  8X2方式：
　　8X2方式与以上方式主要不同之处在于第一及第二个输出座也是连动的，因此后面板上两组座用"1"连起来，当然这个功能是通过单片机软件完成的。输入和预监操作及状态与前8X3方式相同，而输出按键的含意也与前类似。在此方式下，输出按键"1"会把"1"路输出通道打开，此时标示"1"的两组输出座输出已预监信号，如果按输出键"2"会把第二路输出通道打开，标示"2"的两组输出座输出已预监信号，4（预监）座输出仍为预监信号。
2.4  8X1（带预监）方式：
　　在此方式下，按过输入键后，再按输出键"1"即将唯一的输出通道打开，全部输出座，除了"4（预监）"座外，都输出输入键所标定的那路信号。
2.5  8X1（无预监）方式：
　　在此方式下，按某输入键后，输出座全输出此路信号，显示管也显示此路信号。
