一、 特点：
1、 分两个型号：8X2双时基视音频切换器、8X3叁时基视音频切换器。内含两到叁路时基效正,性能指标高，达广播专业级。19英寸标准高档机箱，标准接头。
2、 可按键切换，也可计算机RS232控制口（有主从二个RS232口）。
3、 手动切换的状态掉电可记忆，计算机控制的状态由计算机记忆。
4、 八个输入，一个标准同步时基输出带分配（切换不抖动），一个预监口（切换时先输出彩条，稳定后输出信号）。输入无信号时，标准黑场输出。计算机控制注意：8X2为和8X3叁时基视音频切换器兼容，预监口为第三路。8X2没有第二路控制。
5、 内含标准彩条输出。彩条输出时，音频为第一路的。
二、 手动操作：

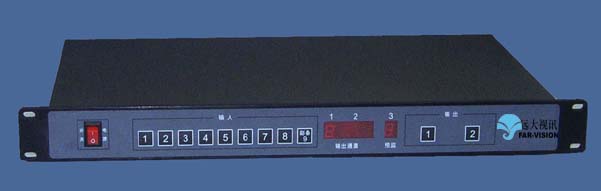

前面板有输入按键"1"、"2"、"3"、"4"、"5"、"6"、"7"、"8"、"9彩条"九个输入键，二个输出按键"1"、"2"。三个数码管指示，分别指示输出一、输出二和预监口输出状态。按任一输入按键，此按键对应的输入信号立即切换到预监口。再按输出按键"1"或"2"，即在输出口一或输出口二不抖动切换。注意：8X2双时基没有第二路，预监口为第三路。
三、 计算机操作：
数据格式：1位起始位、8位数据、1位停止位，无效验位。波特率：9600B。
同步码 设备号地址码 输入通道 输出通道 功能说明
Feh 03 XXH（0-8，8为彩条） YYH（0-2） XXH范围为0-8，YYH范围为0-2。当在收到计算机命令码时，将此码反馈给计算机。YY=0为输出一；YY=1为输出二。YY=2为预监通道。
YYH FAH YYH范围为0-2。YY=0询问输出第一路的状态，回答为FE，03，XXH，00H； YY=1询问输出第二路的状态。回答为FE，03，XXH，01H；XXH为目前输出第一路的输入数，从0开始。
注意：1、时基切换器在切换时有一个极短的同步时间，在计算机控制时，发第一个动作码时要等到收到反馈码时再发第二个动作码。或延迟三百毫秒再发第二个动作（具体延迟以调试为准）。收到反馈码时再发第二个动作码是绝对可靠的。
2、将在预监的那一路切换到输出通道，切换不延迟。所以在切换时，先将那路准备到预监口，然后切换到输出通道。
3、为方便使用，时基切换器软件自动将上次输出通道的那路，放到预监口。
四、技术指标：
视频输入：8路，1Vp-p 75Ω终结
视频输出：3路，1Vp-p 75Ω终结（含一路预监），8X2的第二路为第一路的分配。
音频输入: 0dB 高阻输入8路
音频输出：0dB低阻输出3路（含一路预监）
音频频率响应：20Hz - 20KHz ≤±0.5dB
9bit量化，13.5MHz取样，2-3帧图象存储，视频AGC
视频频率响应：5.5MHz -3dB
微分增益DG≤0.13% 3.58MHZ-4.43MHZ
微分相位DP≤2O 3.58MHZ
信噪比S/N≥60dB
|
